G237新万福河桥西幅老桥整体开始顶升

发布时间：2018-07-10 16:14:33 阅读量：

喜讯！喜讯！特大喜讯

由山东鹏程路桥集团承建

G237张烧饼庄新万福河桥改造工程

在建设理念与技术层面创新的采用了

桥梁整体顶升施工工艺

从顶升高度、顶升吨位

属省内国省道改建工程中的首例

新万福河桥西幅老桥整体顶升工程

顺顺利利进入顶升阶段
G237新万福河桥西幅老桥整体开始顶升(图1)

G237新万福河桥西幅老桥整体开始顶升(图1)

工程简介

G237张烧饼庄新万福河桥改造工程分东、西两幅，中心桩号K26+319，路线全长1.04公里，
其中桥头两侧引线长420.56米，路基宽24.5米，桥长583.44米，设计速度80km/h.

东幅桥梁为新建，上部组合跨径为（11X20+33+50+33+12X20），
其中主桥为（33+50+33）预应力混凝土变截面连续箱梁，
两侧引桥简支空心板，下部结构为承台薄壁式及柱式墩，钻孔灌注桩。

西幅桥梁为老桥顶升，顶升利用部分桥梁组合跨径为（4X20+33+50+33+4X20），
其中主桥为（33+50+33）预应力混凝土变截面连续箱梁，
两侧引桥为（4X20）一联的预应力混凝土简支空心板，下部结构为承台薄壁式及柱式墩。
G237新万福河桥西幅老桥整体开始顶升(图2)

G237新万福河桥西幅老桥整体开始顶升(图2)

品质工程，匠心打造

如此规模，山东首例
“全桥整体顶升”工艺施工
顶升高度：2.75m，顶升重量：8420吨

带你零距离感受顶升现场
G237新万福河桥西幅老桥整体开始顶升(图3)
G237新万福河桥西幅老桥整体开始顶升(图4)

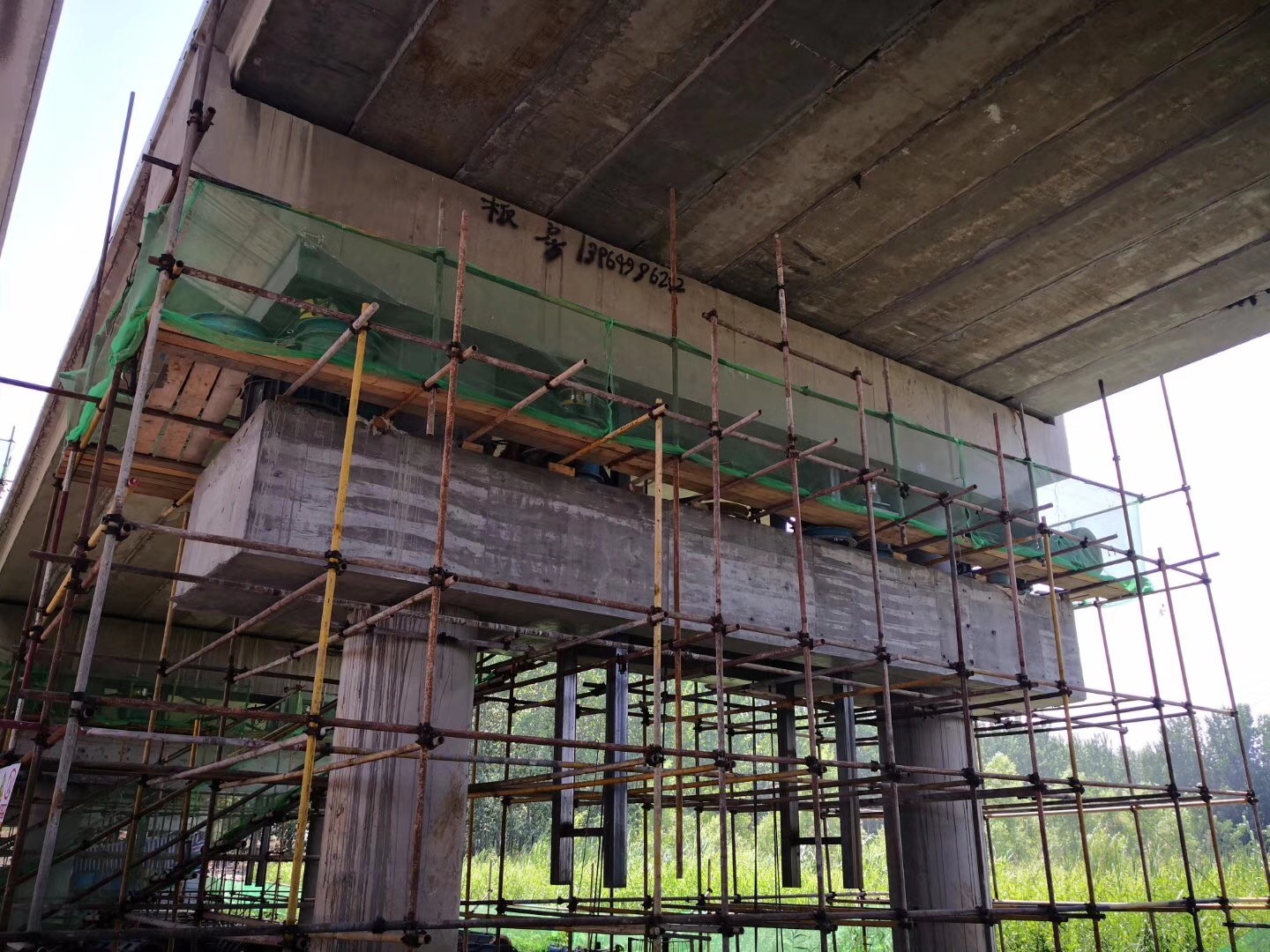

分配梁安装

G237新万福河桥西幅老桥整体开始顶升(图5)

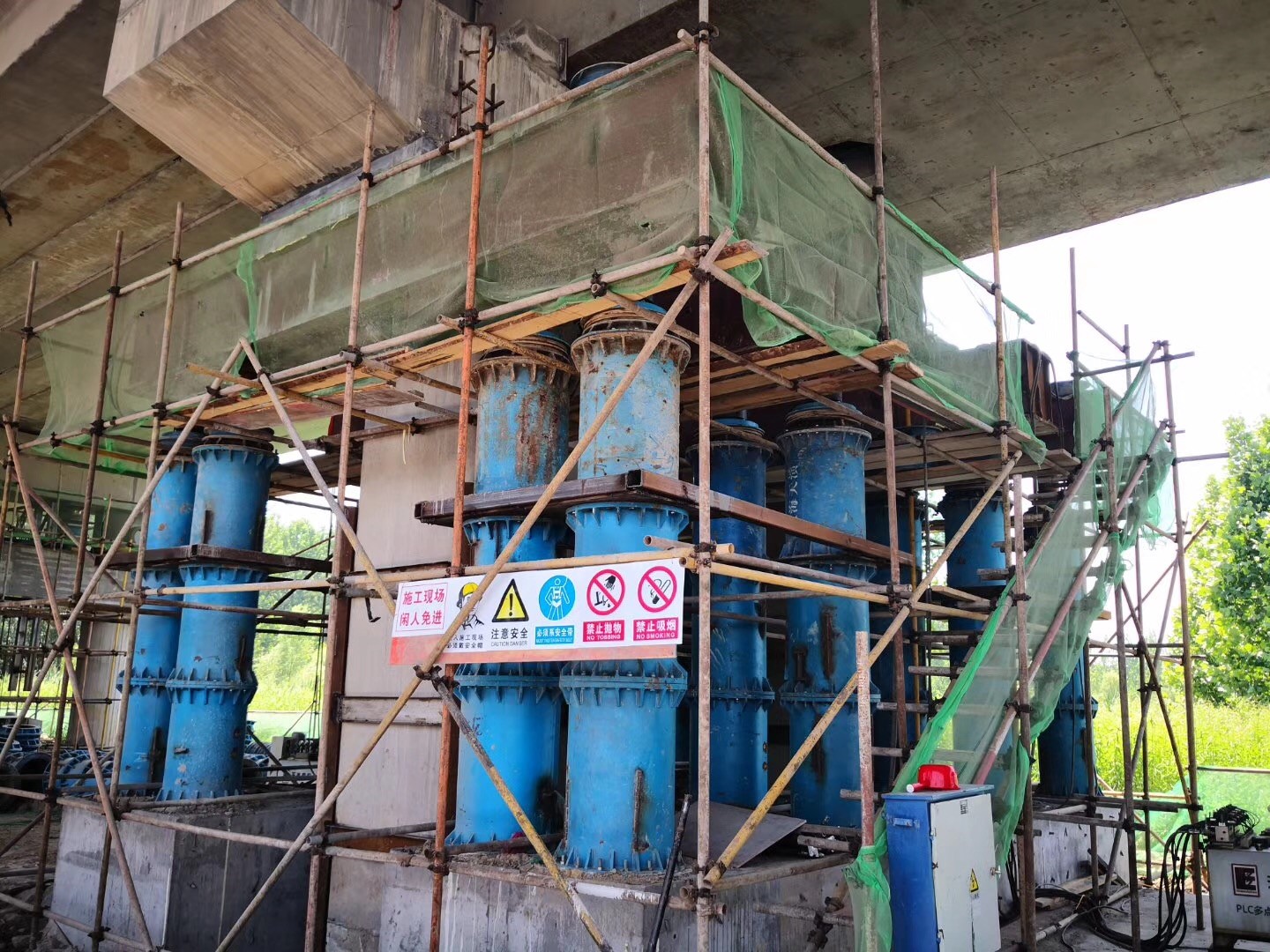

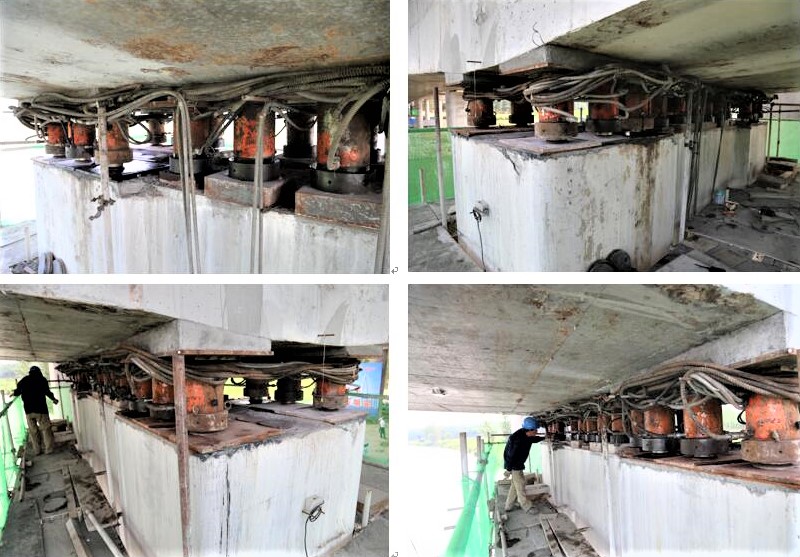

过渡墩顶升措施

G237新万福河桥西幅老桥整体开始顶升(图6)
G237新万福河桥西幅老桥整体开始顶升(图7)
G237新万福河桥西幅老桥整体开始顶升(图8)

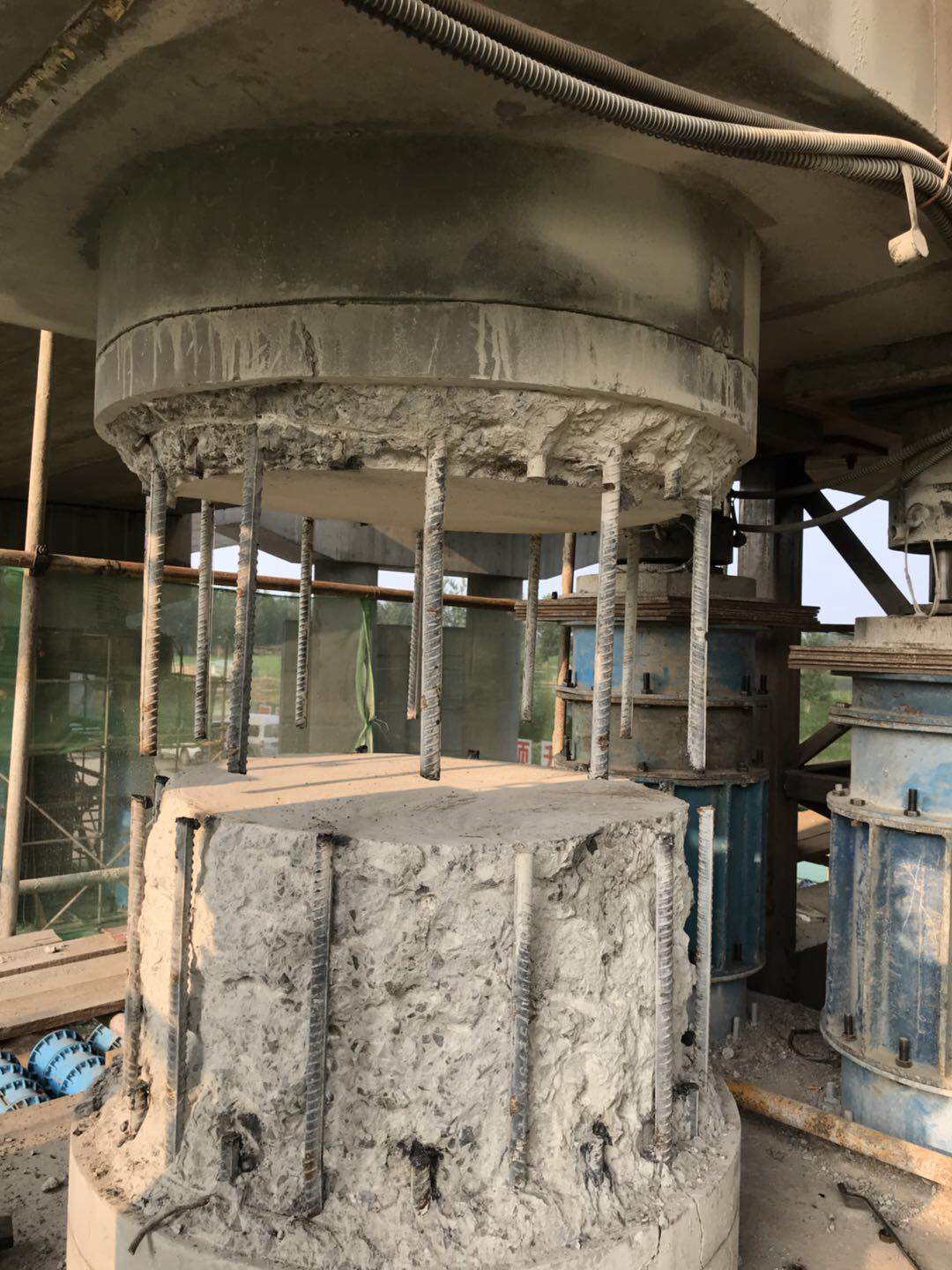

引桥墩顶升措施

G237新万福河桥西幅老桥整体开始顶升(图9)

引桥限位

G237新万福河桥西幅老桥整体开始顶升(图10)

PLC多点同步系统

G237新万福河桥西幅老桥整体开始顶升(图11)

G237新万福河桥西幅老桥整体开始顶升(图12)

鞭炮齐鸣八方点赞

G237新万福河桥西幅老桥整体开始顶升(图13)

业主、监理、项目部，齐刷上阵盯着顶升控制台

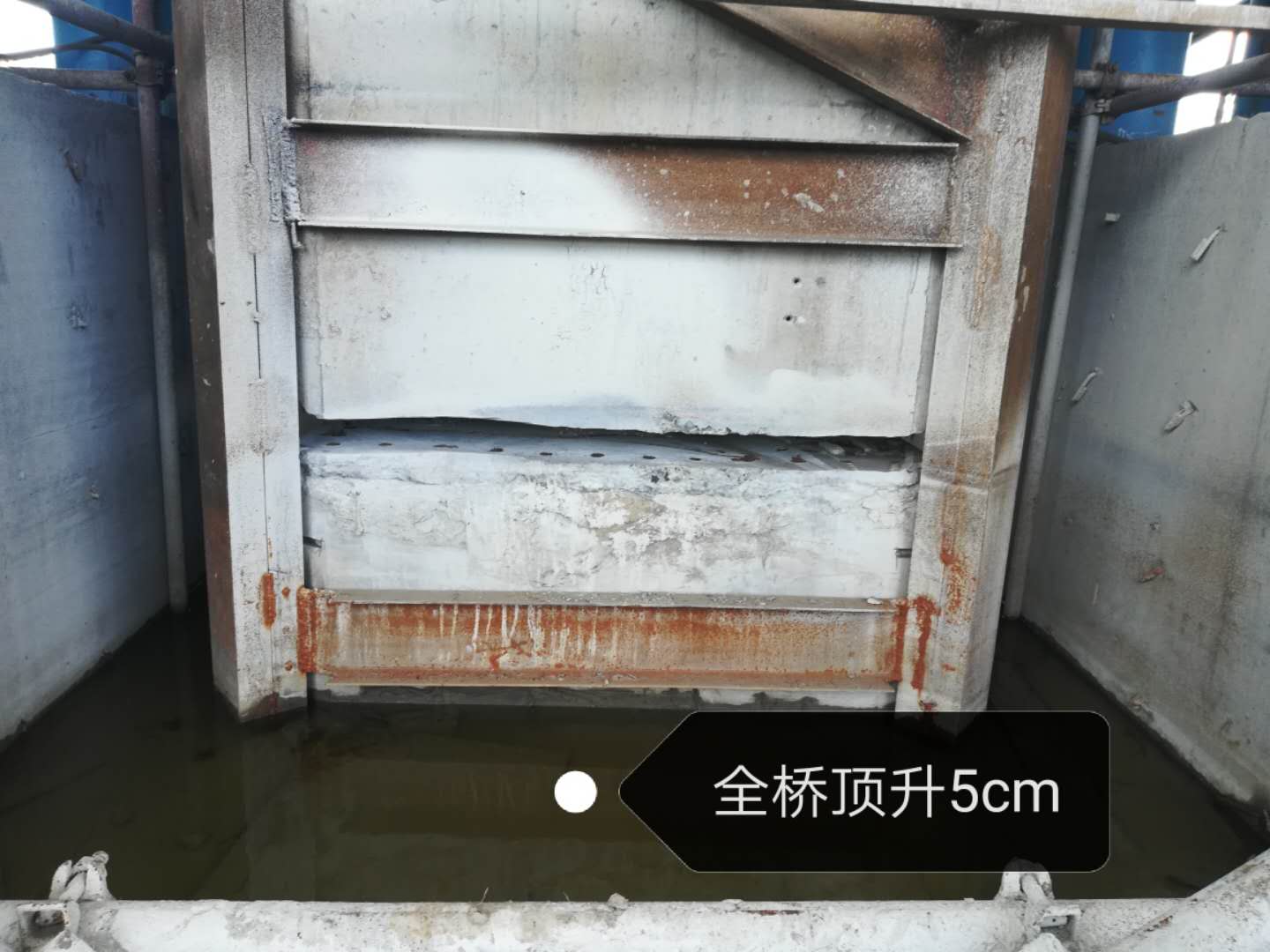

升了，升了，上升了5公分！

G237新万福河桥西幅老桥整体开始顶升(图14)

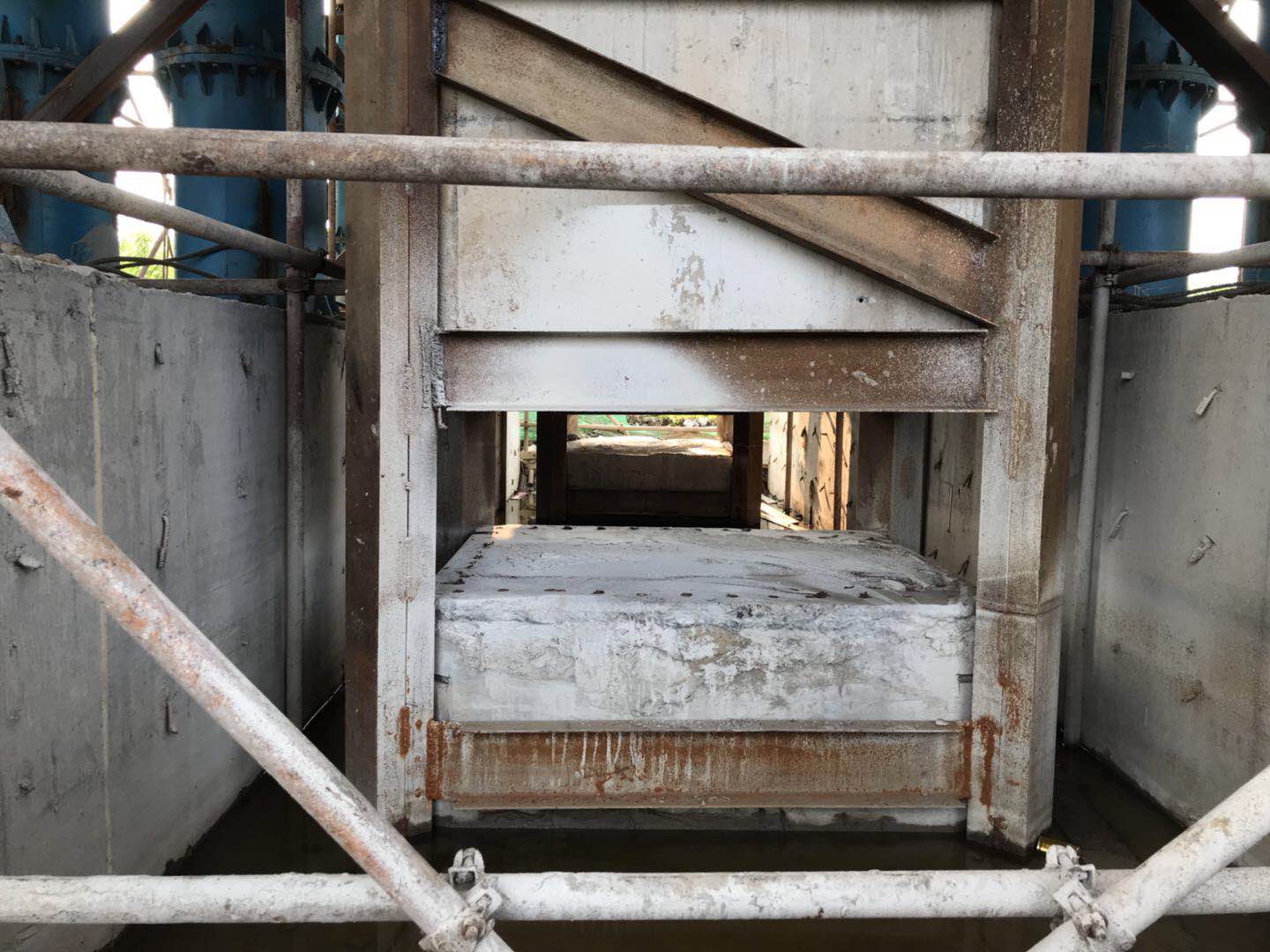

又升了，又升了，已经升高了50公分！

G237新万福河桥西幅老桥整体开始顶升(图15)
G237新万福河桥西幅老桥整体开始顶升(图16)

打造品质大桥

为鹏程路桥再筑辉煌

鹏程路桥集团—新万福河桥的改建凝聚众多参与者的心血。
大桥建设成后，将成为山东鹏程路桥集团桥梁工程的标志性建筑，
也将是山东省在桥梁整体顶升工程史上的一座里程碑。
